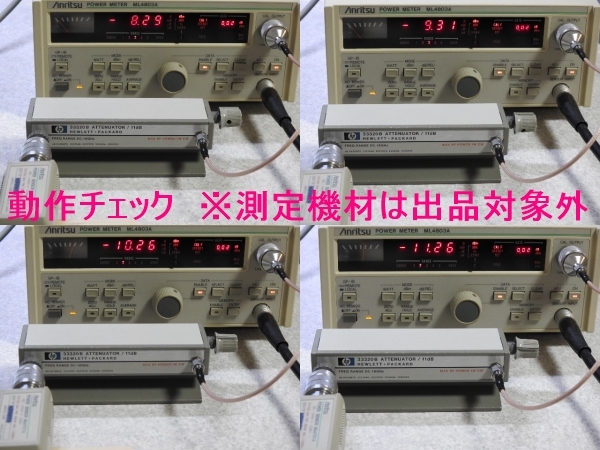

商品説明※【HPマイクロ波】は検索用キーワードです。 ご覧頂きましてありがとうございます。 当方所蔵整理品です。 米国ヒューレットパッカード社の HP33320B DC-18GHz 0-11dB/1dBstep Manual STEP ATTENUATOR FOR OEM ＆ SYATEM USE です。 大きさは、 約38ｍｍ×130ｍｍ×22ｍｍ です。 ※本体の大きさです。 台座、コネクタ、シャフトは含まず。 ググると、TECHNICAL DATA(1990年版)PDFが 入手出来ますので、詳細はそちらでご確認下さい。 HP/Agilentの一連のSTEP ATTENUATORシリーズは、 マイクロウェーバーにとっては、欠かせない 計測器(ツール)です。 メジャー過ぎますので、今更説明の必要はないと 思いますが、一応かいつまんだ内容で。 ・3332*シリーズは、FOR OEM & SYSTEM USE用です。 ・HP33320Bは、HP/Agilent 8494Bと アッテネータ部は同等です。 ・Frequency Range：DC～18GHz ・Attenuator Section：4 Section 1dB/2dB/4dB/4dB ・Attenuation： 0dB/1dB/2dB/3dB/4dB/5dB/6dB/7dB 8dB/9dB/10dB/11dB ・RF Input Power MAX：1W average/100W peak ・RF Connector：SMA female ・Insertion Loss(0dB position)： (0.6+0.09F)dB/F:GHz ・Attenuation Accuracy(Referenced 0dB Setting) DC-12.4GHz 12.4-18.0GHz 1dB ±0.3dB ±0.7dB 2dB ±0.3dB ±0.7dB 3dB ±0.4dB ±0.7dB 4dB ±0.4dB ±0.7dB 5dB ±0.5dB ±0.7dB 6dB ±0.5dB ±0.8dB 7dB ±0.6dB ±0.8dB 8dB ±0.6dB ±0.8dB 9dB ±0.6dB ±0.8dB 10dB ±0.6dB ±0.9dB 11dB ±0.7dB ±0.9dB OEM ＆ SYSTEM用途モデルですので、 デフォルト状態では、 台座は無し 切換えシャフトのみ(減衰量表示板、ツマミ無し) です。 すぐにご使用出来る利便性の為に、 当方手持ちの HP製台座（金属製） HP製ツマミ（シャフト径不一致） を装着しました。(画像参照) ATTのシャフト径はφ4.7㎜ですが、 HP製ツマミの内径はφ6㎜ですので、 シャフトの方が細く、ツマミが偏芯しています。 この状態でも回す事に支障はありません。回せます。 ATT Cardの状態を確認する為に、 下記のアマチュア的動作チェックをしました。 ※焼損（焼け）が無い事の確認です。 ①アッテネータの焼損確認には、 100MHz以下の低周波が望ましいです。 高周波ですと、破断部分の結合容量で 通過してしまい焼損を見落とします。 ※昔ハムフェアで、10GHzで動作確認済の 18GHzATTを購入し、痛い目に遭いました。 （見事に焼けてました・・・） 以来、当方のポリシーです。 ②4つのセクション1dB/2dB/4dB/4dBの 組み合わせは、減衰量に応じて 1dB 2dB 4dB 4dB 0dB － － － － 1dB ● － － － 2dB － ● － － 3dB ● ● － － 4dB － － － ● 5dB ● － ● － 6dB － ● ● － 7dB ● ● ● － 8dB － － ● ● 9dB ● － ● ● 10dB － ● ● ● 11dB ● ● ● ● に、なっています。(Manualで確認) このマトリクスからわかるように、 0dB～5dBまで確認すれば、4つのセクションの 焼損有無が確認出来ることになります。 ですが、Δ11dB程度はパワー計で測れますので、 パワー計のCAL信号を使って、50MHzで、 0dB～11dBまで焼損が無い事を確認しました。 ③パワー計の、ZERO ADJ と CAL ADJ を実行 ④マイクロ波パワー計(Anritsu ML4803A+MA4701A) から、50MHz/0dBmのCAL信号を入力して、 ATT出力電力を測定しました。 減衰設定 出力レベル 0dB -0.23dBm 1dB -1.25dBm 2dB -2.18dBm 3dB -3.23dBm 4dB -4.28dBm 5dB -5.27dBm 6dB -6.20dBm 7dB -7.21dBm 8dB -8.29dBm 9dB -9.31dBm 10dB -10.26dBm 11dB -11.26dBm 全ステップに焼け不良が無い事を確認しました。 (画像参照) ※測定機材は校正していませんので、 精度を保証するものではありません。 あくまでもアマチュアレベル参考値です。 ※測定機材は出品対象ではありません。 シャフト根元のネジ山ダイカストに欠けがあります。 (画像参照) シャフトが少し曲がっています。(画像参照) 回して引っかかることはありません。 カチャカチャ回せます。 経年変化に伴う、傷、汚れ、塗装げがあります。 拭き清掃は行ないました。 詳細は確認していませんので、 現状優先とします。 状態は画像にてご確認下さい。 あくまでも、現状渡しジャンク品となります。 ノークレーム＆ノーリターンでお願いします。 ※画像内のスケール、測定機材は、 出品対象ではありません。 マニュアルタイプは使いやすいです。 減衰量表示は、工夫されて下さい。 測定、実験、工作ベンチにあると便利です。 マイクロ波帯での測定、試作、実験、研究等に、 ご利用をいかがでしょうか。 発送は、ヤマト宅急便（60サイズ）着払い で行ないますので、 落札金額のみをご入金下さい。 着払い送料は、落札者様ご負担でお願いします。 送料は落札者様にてお調べ願います。 発送地は東京都です。 なお、お届け日、時間（午前中/14～16時/ 16～18時/18～20時/19～21時）指定が可能 ですので、落札後、ご入金前に、 取引ナビにてお知らせ下さい。お取引に際しまして・全てノークレーム＆ノーリターンが前提で お願いします。 ・送付方法の変更はお受け出来ません。 ・落札後、3日（72時間）以内に初回連絡を お願いします。 ・受領後、3日（72時間）以内に受領連絡を お願いします。 ・商品の発送は、ご入金確認後の週末になる場合 がございます。 商品発送を急がれる方は、ご遠慮下さい。 対応出来ません。 ・ご質問に、迅速にお答え出来ない場合も ございます。 ・梱包材、緩衝材は再利用品を使用します。 ・領収書の発行は出来ません。 以上を、ご納得＆ご同意頂ける方のみ、 入札をご検討下さい。その他落札後、領収書を希望される方がいらっしゃいますが、 領収書は発行出来ませんので、ご了解下さい。 また、ヤマト宅急便で、日時指定のご希望は、 必ずお この商品説明は オークション大学出品テンプレート集 で作成されています。 Powered by www.aucuniv.com 【HPマイクロ波】 HP33320B DC-18GHz 0-11dB/1dBstep Manual STEP ATTENUATOR SMA 金属台座とツマミ付 動作簡易確認済 現状渡しジャンク品 アマチュア無線 ホビー、カルチャー

商品の情報

カテゴリー	アマチュア無線 > ホビー、カルチャー
ブランド	【HPマイクロ波】
商品の状態	未使用に近い
